当前位置:首页 > 新闻资讯 > C系列-高速高压旋转接头ROTOFLUX旋转接头: C系列-高速高压旋转接头C08-301-01R-G 1/4" RH/C10-301-01R G 3/8" RH

C系列-高速高压旋转接头ROTOFLUX旋转接头: C系列-高速高压旋转接头C08-301-01R-G 1/4" RH/C10-301-01R G 3/8" RH

时间:2018-04-27   来源:液压旋转接头 作者:德威迩  点击:

适用于高压力高转速



介质 压力 温度 转速(RPM)
1/4''~1/2''→ 400bar /5800PSI        3/4''→ 250bar /3625PSI 90oC / 195oF 1/4''-1/2''1500
液压油 3/4''800

C系列通用型旋转接头选用注意事项:

1、此类型的旋转接头被应用到高转速、高压力的场合。

2、此类型旋转接头采用微小尺寸接触的平衡密封形式。与流体接触的所有管套结构均由不锈钢制成,

允许使用不同的流体工作。特别采用双列角接触球轴承,可承受极大的轴向负载。

必须的压力值是经过精确计算得到的,这种设计同时可以避免因流体扰动而产生的噪音和振动。

不允许在不与ROTOFLUX客服部门协商的情况下,超过旋转接头的极限而使用。

型号 单一通道

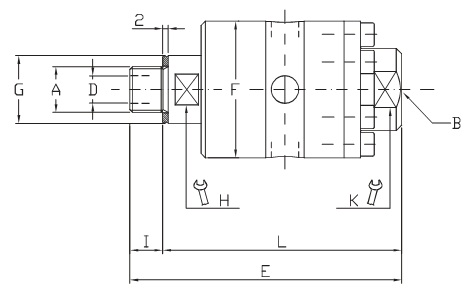

  A B øD E ØF ØG H K I L KG
C08-301-01R G 1/4" RH G 1/4" 7 99 49.7 19.8 17 27 12 87 0.8
C10-301-01R G 3/8" RH G3/8" 9 99 49.7 24.5 22 27 12 87 0.8
C15-301-01R G 1/2" RH G1/2" 12 106 49.7 27.5 24 27 14 92 1.8
C20-301-01R G 3/4" RH G3/4" 18 120 74 34.5 28 68 16 104 2.4
