德威迩DEWEL公司:卷取机液压回路旋转接头和开卷机液压旋转接头结构原理与使用

时间:2019-11-21   来源:液压旋转接头 作者:德威迩  点击:678次

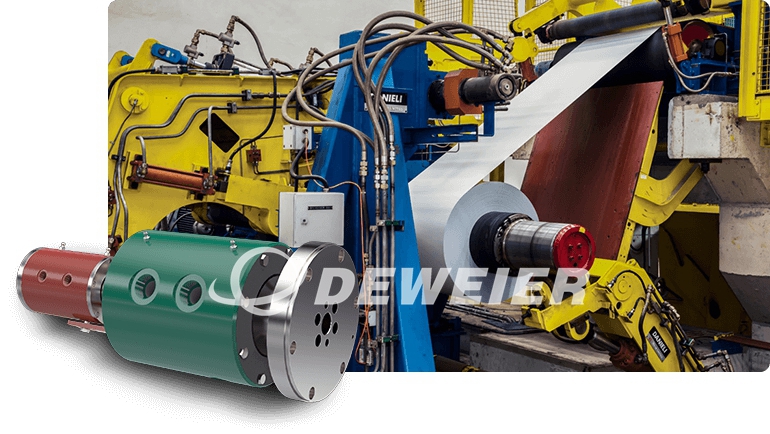

液压回路旋转接头是开卷机和卷曲机涨缩油缸上的关键部件,国内的钢铁企业大多使用进口的产品。该旋转接头主要应用于钢材热轧和冷轧、纵剪、横剪、精整、酸洗、镀锌、彩涂生产线中的开卷机、卷取机,旋压机等液压机构。它的质量好与坏将直接影响到整个生产线的正常运行。

   开卷机和卷取机是用来开启成卷带材或卷取带材的,是成套设备中的关键部件,它是酸洗、冷轧和精整等所必需的设备。开卷机和卷取机的涨缩油缸随着开卷筒的旋转而旋转,为了保证液压系统能持续的向涨缩油缸供油,管路接头就必须采用旋转接头(旋转接头就是把固定(不能旋转)管路内的系统压力传输到旋转的油缸里面去),使在开、卷过程中能够实现卷筒轴的涨、缩功能,完成开卷作用。开卷机和卷取机的工作情况将直接影响机组的产品质量。如果旋转接头的转速不能与机组的速度相匹配,则大大降低机组的工作速度,影响机组的产量;如果旋转接头的密封性能不好,将使卷筒轴的涨紧力下降,使卷筒轴与卷材之间出现打滑现象,影响机组的产量。因此旋转接头的机械性能、密封性能及工作情况的好坏将直接影响到开卷机及其机组的正常工作问题。

   在不同的工况条件下,旋转接头的结构尺寸会有所不同,但无论如何变化,旋转接头都是由三大部分构成。一是旋转部分,它与旋转腔(油缸)体连接;二是静止部分,它与静止腔体(主要管道)连接;三是密封部分,对流体进行密封,防止流体泄漏或内部互窜。因此旋转接头的设计制作应该以加工制作方便、体积小、重量轻、使用安全可靠、回转灵活、密封性能优良、泄油量小、使用寿命长等为宗旨。

 德威迩公司为国内钢厂热轧平整机组制作的液压旋转接头,也是测绘进口转化的产品,原转化产品的使用寿命基本上在1年左右,1年后产品的密封性能会下降,导致泄漏量加大,造成涨缩油缸的涨紧力减小,影响机组的产量。钢厂为了稳定机组的产量,提出让我公司对此旋转接头进行改进,前期我们对此接头测绘后试制了2台,使用寿命并没有超越前者,基本上维持在12个月左右。后来我们经过反复研究图纸、和现场的技术人员多次沟通交流、集思广益、充分发挥我公司技术力量的雄厚优势,在以前经验的基础上,大胆创新,制作了一台非常成功的旋转接头,目前使用寿命已经在两年以上,其性能指标完全符合各项使用要求,且目前使用情况仍然良好。

   液压回转接头,在原来传统液压旋转接头制造工艺和设计上的改进:

   1、材质的改进,去掉旋转轴原来选用的45#钢,改用GCr12(又叫微变形钢)来替代,该钢相比45#钢具有尺寸稳定性好、受热变形小、硬度高、耐磨性好等优点。固定壳体的材质选用GCr15轴承钢来替代,它具有较高的热强性和热硬性、较高的耐磨性和导热性。轴与壳体经热处理后性能更稳定、硬度更高。

   2、进口密封圈(或间隙密封结构)。选用德国优质进口高寿命旋转密封,在高压下能够保证无泄漏密封。其具有极小的摩擦系数,极低扭矩极小的磨损,极长的密封使用寿命,无爬行、粘带现象;

   从用户近两年多的使用情况看,德威迩公司制作的旋转接头的运转效果良好,完全满足了用户的各项技术指标要求,技术已经成熟,而且得到了钢企及设备配套厂商的认可和好评,这标志着我公司设计制作卷曲机专用高压类旋转接头的水平又上了一个新台阶。

   德威迩公司生产的旋转接头能够将单流路固定配管送来的压力流体,分流至多端口,供给旋转体。为了满足用户的各种需求,我们能够生产多种特殊接头。也可以根据用户的使用情况,生产2通路至30通路。
