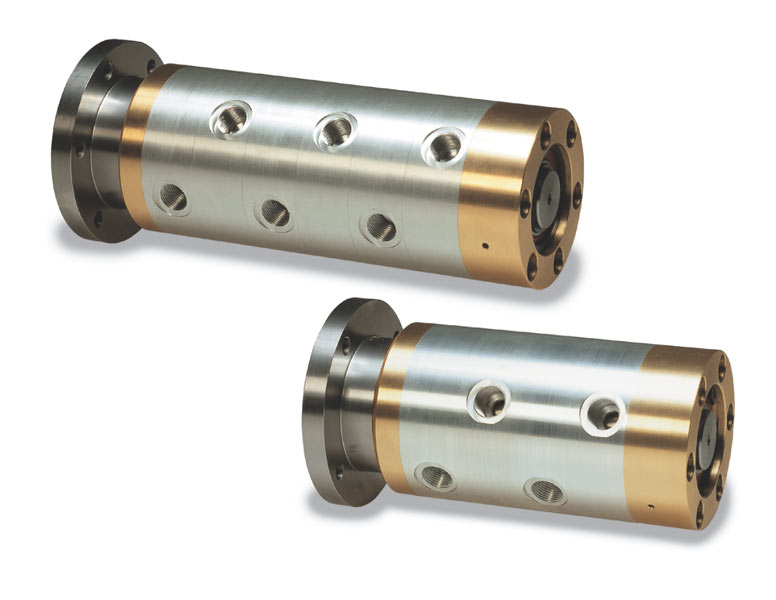

液压装置的特殊间隙密封结构的旋转接头包括第三O形环1，外管2，端盖3，第一内六角头螺钉4，第一O形环5，第一油封如图6所示，第一深沟球轴承7，第一轴保持件8，壳体9，第二深沟球轴承10，第二O形环11，尾盖12，A六角柱形螺栓13，第二轴14 ，第二油封15，平密封旋转接头16，油入口17，空气入口18，出油口19，泄漏孔20，泄漏通孔22等。

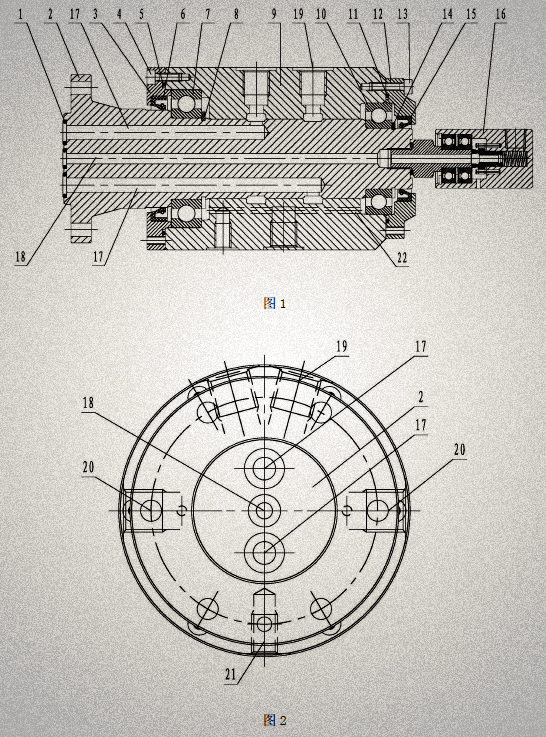

如图所示。如图1所示，ML03R006间隙密封多通道旋转接头包括壳体9和设置在壳体9中的外管2.壳体9设置有端盖3和尾端12.端盖3和尾盖12分别通过第一六角头螺钉4和第二内六角螺钉13固定在壳体9上，端盖3和尾帽12装配在外管2上;端盖3和外管2由第一O形环5和第一油封6密封，并且尾盖12连接到外管2通过第二O形环11和第二油封15密封，第二O形环11和第二油封15通过第一深沟球轴承7和第二深沟球轴承10安装在壳体9中。沟槽球轴承7和第二深凹槽球轴承10分别由第一轴垫圈8和第二轴垫圈14固定。如图2所示，外管2设置有两个进油孔17，在端口处设置有第三O形环1的入口孔18的入口和入口孔17的入口和入口孔18的入口;壳体9的外圆周设有两个出油孔19，孔20，防转孔21，壳体9的内表面设有两个与进油孔17和油相通的环形槽出口孔19;在壳体9内设置有两个泄漏孔。通孔22和泄漏孔22分别与第一深沟球轴承7和第二深沟球轴承10连通，泄漏通孔22与第二深沟球轴承10连通。泄漏孔20，用于连接外管2和壳体9，并且外管2的端部与旋转轴端部之间的流体连接设置有螺栓连接结构。外管2的端部用螺栓固定在旋转轴端，外管2的后端安装有高速旋转接头外管2和外壳9采用间隙密封，密封性好，泄漏量低，液压系统工作稳定，高效。

http://www.yeyaxuanzhuanjietou.com/data/rssmap.html

ML03R006间隙密封结构多通道旋转接头工作原理及工作流程：如图1，图2所示，流体介质如油通过进气孔17进入外管2，通过进气孔17进入环形槽，并且油通过油孔19排出。由于外管2和壳体9被间隙密封，从出油口17排出的油对第一深沟球轴承7具有小的泄漏，并且第二深凹槽滚珠轴承10和壳体9之间的空间和油通过泄漏通孔22通过泄漏孔20泄漏。第一油封6和第二油封15分别设置在端盖3和尾盖12与外管2之间，并且耐磨性，低摩擦性，小压缩性和拉伸性优异。
