德威迩研发的立式加工中心直连式主轴中心出水1129-036-301

时间:2020-11-25   来源:液压旋转接头 作者:德威迩  点击:

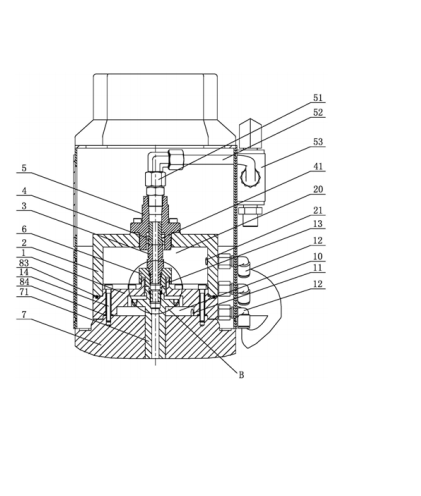

一种立式加工中心直连式主轴中心出水结构,其特征在于,包括中空的底座、旋转接
头安装座和旋转接头,所述的底座固定在电机体的上端,所述的旋转接头安装座设置在所
述的底座的上侧,所述的旋转接头设置在所述的旋转接头安装座上,所述的旋转接头由密
封体、浮动体和法兰体组成,所述的密封体设置在所述的旋转接头安装座的内侧,所述的浮
动体设置在所述的密封体的上侧并通过弹簧浮动安装于所述的法兰体的内侧,所述的法兰
体设置在所述的旋转接头安装座的上端,所述的法兰体的上端经管接头和管道与梭动阀连
接,所述的底座的上端扣设有旋转过渡接头,所述的旋转过渡接头与所述的底座的上端之
间形成迷宫环,所述的旋转过渡接头的上部与所述的密封体的下部螺纹连接,所述的旋转
过渡接头的下部与电机旋转轴的顶端螺纹连接,所述的旋转接头安装座的侧壁上安装有若
干第一排水接头,所述的若干第一排水接头分别与所述的旋转接头安装座的内腔相通。
2 .根据权利要求1所述的一种立式加工中心直连式主轴中心出水结构,其特征在于,所
述的底座的上端一体设置有上凸的凸环,所述的旋转过渡接头的侧壁设置有环槽,所述的
凸环伸入所述的环槽内,所述的凸环的上端面与所述的环槽的顶面之间形成第一间隙,所
述的第一间隙的高度与所述的浮动体的行程相适配,所述的凸环的外侧面与所述的环槽的
外侧面之间形成第二间隙,所述的第二间隙的宽度为0 .3~0 .8mm。
3 .根据权利要求1所述的一种立式加工中心直连式主轴中心出水结构,其特征在于,所
述的旋转过渡接头与所述的密封体之间安装有第一密封圈,所述的旋转过渡接头与所述的
电机旋转轴之间安装有第二密封圈,所述的旋转接头安装座与所述的底座之间安装有第三
密封圈,所述的底座止口定心并通过螺钉固定在所述的电机体的上端,所述的底座与所述
的电机体之间安装有第四密封圈。
4 .根据权利要求1所述的一种立式加工中心直连式主轴中心出水结构,其特征在于,所
述的旋转接头安装座通过所述的底座的止口外圆定心定位安装在所述的底座的上侧,所述
的旋转接头安装座的外径接近所述的电机体的上端的外径,所述的旋转接头安装座的内腔
为加大的内腔,所述的旋转过渡接头的上部位于所述的旋转接头安装座的内腔内。
5 .根据权利要求4所述的一种立式加工中心直连式主轴中心出水结构,其特征在于,所
述的旋转接头安装座的侧壁上开设有若干第一排水孔,每个所述的第一排水孔与一个所述
的第一排水接头相通。
6 .根据权利要求1所述的一种立式加工中心直连式主轴中心出水结构,其特征在于,所
述的底座的侧壁的底部安装有若干第二排水接头,所述的若干第二排水接头分别与所述的
底座的内腔相通。
7 .根据权利要求6所述的一种立式加工中心直连式主轴中心出水结构,其特征在于,所
述的底座的侧壁的底部开设有若干第二排水孔,每个所述的第二排水孔与一个所述的第二
排水接头相通。
8 .根据权利要求1所述的一种立式加工中心直连式主轴中心出水结构,其特征在于,所
述的旋转过渡接头的配合面处的同轴度、圆度、圆柱度、垂直度、平行度以及对称度控制在
0 .008mm以内,影响动平衡的内外圆的同轴度、圆度和圆柱度控制在0 .03mm以内。
9 .根据权利要求1
-
8中任一项所述的一种立式加工中心直连式主轴中心出水结构,其
特征在于,所述的底座的配合面处的圆柱度、垂直度和平行度控制在0 .008mm以内,平面度
控制在0 .005mm以内。

210 .根据权利要求9所述的一种立式加工中心直连式主轴中心出水结构,其特征在于,
所述的旋转接头安装座的配合面处的同轴度、圆柱度、垂直度和平行度控制在0 .008mm以
内,平面度控制在0 .005mm以内。
