技术参数表
口径
转速
10,000/min
压力
70 bar
温度
120℃
介质
冷却水、液压油
备注：
技术参数数据为最大值,并不能同时使用；
超出技术参数范围的使用工况请咨询德威迩公司技术部：0632-5832779-603
产品特点

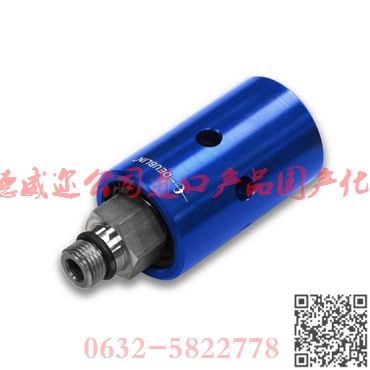

Deublin 1116 型接头为低成本动力件，采用通常只有在输送线产品中作为标准而使用的抗磨损碳化硅密封。铝制挡油环的作用是保护两个高精度球轴承，并通过壳体排出口将可能进入轴承的渗漏排出。所采用的电镀整体式铝壳体可以是直通式或 90 出口两种型式
产品选型表
CatalogModel
Deublin 1116 型接头为低成本动力件，采用通常只有在输送线产品中作为标准而使用的抗磨损碳化硅密封。铝制挡油环的作用是保护两个高精度球轴承，并通过壳体排出口将可能进入轴承的渗漏排出。所采用的电镀整体式铝壳体可以是直通式或 90 出口两种型式。
特点：
—— 单通道设计
—— 自带支撑旋转接头
—— 径向或轴向壳体连接
—— 平衡式机械密封
—— 密封组合：碳化硅/碳化硅
—— 采用挡油圈及排出口保护轴承
—— 全介质流体形式
—— 阳极氧化铝壳体
—— 钢转体
|
工作参数:
|
|
最大压力 *
|
1000 PSI
|
70 bar
|
|
最高温度
|
250 ℉
|
121 ℃
|
|
最大速度 *
|
10,000 RPM
|
10,000/min
|
|
最大流量
|
13.8 GPM
|
50L/min
|
|
最大压力与速度的组合参见图表。如果是临界操作条件，请咨询我公司。
|
|
B
|
订货型号
|
A
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
K
|
L
|
M
|
包装重量
|
|
1 / 4 "NPT
|
1116-048-059
1116-048-064
|
5 / 8 "-18UNF 左旋
5 / 8 "-18UNF 右旋
|
1.718
|
4.531
|
1.300
|
.565
|
.343
|
.937
|
.6555"
.6550"
|
.687
|
.875
|
.185
|
1#
|
|
1 / 4 "BSP
|
1116-485-463
|
M16 x 1.5 左旋
|
44
|
112
|
30
|
11
|
9
|
24
|
17,993
17,975
|
17
|
22.2
|
5
|
0.4Kg
|
|
3 / 8 "NPT
|
1116-600-059
1116-600-064
|
5 / 8 "-18UNF 左旋
5 / 8 "-18UNF 右旋
|
1.718
|
4.531
|
1.300
|
.565
|
.343
|
.937
|
.6555"
.6550"
|
.687
|
.875
|
.185
|
1#
|
|
3 / 8 "BSP
|
1116-610-463
|
M16 x 1.5 左旋
|
44
|
112
|
30
|
11
|
9
|
24
|
17,993
17,975
|
17
|
22.2
|
5
|
0.4Kg
|
|
B 孔
|
订货型号
|
A
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
M
|
包装重量
|
|
3 / 8 "NPT
|
1116-090-059
1116-090-064
|
5 / 8 "-18UNF 左旋
5 / 8 "-18UNF 右旋
|
1.718
|
4.156
|
1.300
|
.565
|
.343
|
.937
|
.6555"
.6550"
|
2.812
|
.185
|
1#
|
|
3 / 8 "BSP
|
1116-555-463
|
M16 x 1.5 左旋
|
44
|
102
|
30
|
11
|
9
|
24
|
17.993
17.975
|
71
|
5
|
0.4Kg
|
1116-012-172 1116-090B143、1116-012-173 1116-090B249、1116-012B172 1116-090B463、1116-012B173 1116-093B051
1116-020-248 1116-168-064、1116-020-409 1116-319-248、1116-020B248 1116-319-249、1116-048-043 1116-319-324
1116-048-051 1116-319B248、1116-048-059 1116-420-248、1116-048-064 1116-426-249、1116-048-143 1116-435-143
1116-048-248 1106-435-119、1116-048-249 1116-436B143、1116-048-324 1116-485-059、1116-048-463 1116-485-064
1116-048-578 1116-485-463、1116-048B043 1116-485B064、1116-048B051 1116-557B4631116-048B059 1116-586-143、
1116-048B064 1116-586-324、1116-048B143 1116-600-051、1116-048B463 1116-600-059、1116-049-059 1116-600-064
1116-049-064 1116-600-143、1116-049-143 1116-600-248、1116-049-463 1116-600-249、1116-049B143 1116-600-463
1116-050-064 1116-600B051、1116-050-248 1116-600B059、1116-052-043 1116-600B463、1116-052-051 1116-610-463
1116-052-143 1116-670-578、1116-052-249 1116-672-043、1116-052B059 1116-672-051、1116-052B064 1116-672-059
1116-052B249 1116-672-064、1116-078-043 1116-672-248、1116-078-051 1116-672-249、1116-078-059 1116-672-463
1116-090-043 1116-672B043、1116-090-051 1116-672B249、1116-090-059 1116-679-059、1116-090-064 1116-679-064
1116-090-143 1116-679-143、1116-090-248 1116-679-248、1116-090-249 1116-679-249、1116-090-463 1116-681-463
1116-090B043 1116-696-059、1116-090B051 1116-712-714、1116-090B059 、1116-090B064
