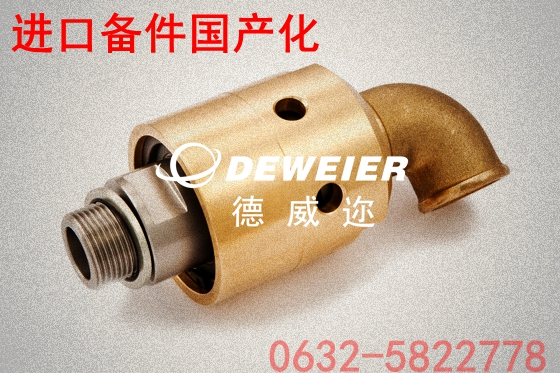

S系列ROTOFLUX通用旋转接头

  • 产    品
  • CAD数据
/uploads/170211/1-1F211215211529.jpg

技术参数表

  • 口径
    口径
  • 转速
    转速
    ¼” ÷ ¾” – 3.500 1″ – 3.000 ¼” ÷ 1½” – 2.500 2– 750
  • 压力
    压力
    40 bar
  • 温度
    温度
    100℃
  • 介质
    介质
    水、气体、油等
备注:
技术参数数据为最大值,并不能同时使用;
超出技术参数范围的使用工况请咨询德威迩公司技术部:0632-5832779-603

产品特点

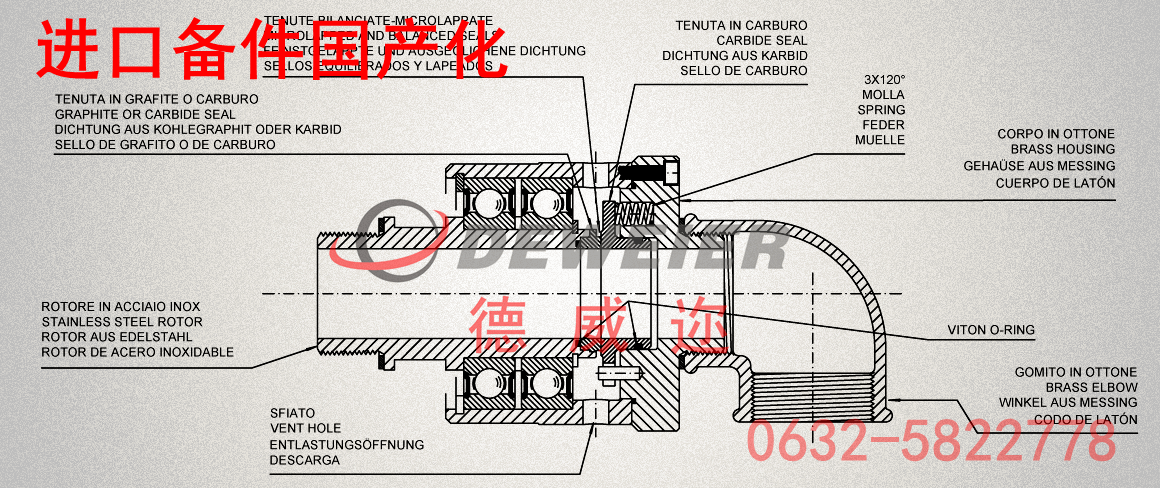

这些工会有两种不同的平衡和microlapped密封组件: n密封(标准密封)与碳石墨为过滤水应用硬质合金密封。 D(重型密封)密封采用硬质合金为可怜的过滤水或研磨液硬质合金密封。

产品选型表

CatalogModel

S系列–ROTOFLUX通用



这些工会有两种不同的平衡和microlapped密封组件:

  • n密封(标准密封)与碳石墨为过滤水应用硬质合金密封。
  • D(重型密封)密封采用硬质合金为可怜的过滤水或研磨液硬质合金密封。

流体压力超过8巴的只有当流体冷却水最高温度125 F(50°°允许C)。



















Ordering code Giunti a un passaggio – Single passage unions Einweg Drehdurchführungen – Juntas a vía simple
N seal D seals A B C ø D E ø F1 ø F2 ø G H I L Kg
S08-1300-01R S08-1301-01R G 1/4″ RH G 1/4″ 7 88 43 20 17 11 67 0,6
S08-1300-02L S08-1301-02L G 1/4″ LH
S10-1300-01R S10-1301-01R G 3/8″ RH G 3/8″ G 1/4″ 9 106 43 25 17 13 73 0,7
S10-1300-02L S10-1301-02L G 3/8″” LH
S15-1300-01R S15-1301-01R G 1/2″ RH G 1/2″ G 3/8″ 13 120 54 30 24 13 82 1,3
S15-1300-02L S15-1301-02L G 1/2″ LH
S20-1300-01R S20-1301-01R G 3/4″ RH G 3/4″ G 1/2″ 18 139 64 37 30 16 94 1,9
S20-1300-02L S20-1301-02L G 3/4″ LH
S25-1300-01R S25-1301-01R G 1″ RH G 1″ G 3/4″ 23 162 69 45 36 20 105 2,5
S25-1300-02L S25-1301-02L G 1″ LH
S32-1300-01R S32-1301-01R G 1 1/4″ RH G 1 1/4″ G 1″ 31 181 85 94 55 46 22 119 3,9
S32-1300-02L S32-1301-02L G 1 1/4″ LH
S40-1300-01R S40-1301-01R G 1 1/2″ RH G 1 1/2″ G 1 1/4″ 36 208 93 109 60 50 24 132 5,1
S40-1300-02L S40-1301-02L G 1 1/2″ LH
S50-1300-01R S50-1301-01R G 2″ RH G 2″ G 1 1/4″ 48 223 112 119 70 60 25 139 6,8
S50-1300-02L S50-1301-02L G 2″ LH

Metric threads , NPT threads and other threads are available.

Ordering code Giunti due passaggi sifone fisso – Double passage stationary siphon – Zweiwege für stehendes Siphonrohr – Double vía con sifón fijo
N seal D seal A B ø D E ø F1 ø F2 ø G H I L T U V W Kg
S10-1300-01R-800 S10-1301-01R-800 G 3/8″ RH G 3/8″ 9 129 43 25 17 13 73 92 10 M6 G 1/4″ 0,8
S10-1300-02L-800 S10-1301-02L-800 G 3/8″” LH
S15-1300-01R-800 S15-1301-01R-800 G 1/2″ RH G 1/2″ 13 146 54 30 24 13 82 105 12 G 1/8″ G 3/8″ 1,4
S15-1300-02L-800 S15-1301-02L-800 G 1/2″ LH
S20-1300-01R-800 S20-1301-01R-800 G 3/4″ RH G 3/4″ 18 173 64 37 30 16 94 123 14 G 1/4″ G 1/2″ 2,0
S20-1300-02L-800 S20-1301-02L-800 G 3/4″ LH
S25-1300-01R-800 S25-1301-01R-800 G 1″ RH G 1″ 23 200 69 45 36 20 105 144 16 G 3/8″ G 1/2″ 2,8
S25-1300-02L-800 S25-1301-02L-800 G 1″ LH
S32-1300-01R-800 S32-1301-01R-800 G 1 1/4″ RH G 1 1/4″ 31 224 85 94 55 46 22 119 158 16 G 1/2″ G 3/4″ 4,3
S32-1300-02L-800 S32-1301-02L-800 G 1 1/4″ LH
S40-1300-01R-800 S40-1301-01R-800 G 1 1/2″ RH G 1 1/2″ 36 256 93 109 60 50 24 132 177 18 G 3/4″ G 1″ 5,4
S40-1300-02L-800 S40-1301-02L-800 G 1 1/2″ LH
S50-1300-01R-800 S50-1301-01R-800 G 2″ RH G 2″ 48 281 112 119 70 60 25 139 193 20 G 1″ G 1 1/4″ 7,2
S50-1300-02L-800 S50-1301-02L-800 G 2″ LH

Metric threads , NPT threads and other threads are available.

Ordering code Giunti due passaggi sifone rotante – Double passage rotating siphon – Zweiwege für drehendes Siphonrohr – Double vía con sifón rotativo
N seal D seal A B ø D E ø F1 ø F2 ø G H I L T U ø V h9 W Kg
S10-1300-01R-810 S10-1301-01R-810 G 3/8″ RH G 3/8″ 9 129 43 25 17 13 73 97 20 5,9 G 1/4″ 0,8
S10-1300-02L-810 S10-1301-02L-810 G 3/8″ LH
S15-1300-01R-810 S15-1301-01R-810 G 1/2″ RH G 1/2″ 13 146 54 30 24 13 82 110 22 9,9 G 3/8″ 1,4
S15-1300-02L-810 S15-1301-02L-810 G 1/2″ LH
S20-1300-01R-810 S20-1301-01R-810 G 3/4″ RH G 3/4″ 18 173 64 37 30 16 94 129 24 12,9 G 1/2″ 2,0
S20-1300-02L-810 S20-1301-02L-810 G 3/4″ LH
S25-1300-01R-810 S25-1301-01R-810 G 1″ RH G 1″ 23 200 69 45 36 20 105 148 25 15,9 G 1/2″ 2,8
S25-1300-02L-810 S25-1301-02L-810 G 1″ LH
S32-1300-01R-810 S32-1301-01R-810 G 1 1/4″ RH G 1 1/4″ 31 224 85 94 55 46 22 119 162 26 21,8 G 3/4″ 4,3
S32-1300-02L-810 S32-1301-02L-810 G 1 1/4″ LH
S40-1300-01R-810 S40-1301-01R-810 G 1 1/2″ RH G 1 1/2″ 36 256 93 109 60 50 24 132 183 30 24,8 G 1″ 5,4
S40-1300-02L-810 S40-1301-02L-810 G 1 1/2″ LH
S50-1300-01R-810 S50-1301-01R-810 G 2″ RH G 2″ 48 281 112 119 70 60 25 139 199 34 30 G 1 1/4″ 7,2
S50-1300-02L-810 S50-1301-02L-810 G 2″ LH
Ordering code Giunti a un passaggio – Single passage unions Einweg Drehdurchführungen – Juntas a vía simple
N seal D seal B C ø D E ø F1 F2 L ø M ø N ø P h7 Q R S Kg
S10-1300-03F S10-1301-03F G 3/8″ G 1/4″ 9 109 43 82 53 38 18 6 8 9 0,8
S15-1300-03F S15-1301-03F G 1/2″ G 3/8″ 13 125 54 92 60 45 25 6 10 9 1,5
S20-1300-03F S20-1301-03F G 3/4″ G 1/2″ 18 137 64 101 68 50 30 6 10 9 2
S25-1300-03F S25-1301-03F G 1″ G 3/4″ 23 164 69 119 78 60 36 7 12 9 2,7
S32-1300-03F S32-1301-03F G 1 1/4″ G 1″ 31 182 85 94 133 94 70 44 8 12 11 4,5
S40-1300-03F S40-1301-03F G 1 1/2″ G 1 1/4″ 36 203 93 109 139 99 78 52 10 14 11 5,6
S50-1300-03F S50-1301-03F G 2″ G 1 1/4″ 48 224 112 119 154 119 95 65 10 14 11 7,9
Interfaccia cliente – Customer interface – Montageanweisungen – Montaje de la junta
  ø D1 ø N1 ø P1 F8 RA Q1 S1
S10 9 38 18 0,2 6 M8 4×90°
S15 13 45 25 0,2 6 M8 4×90°
S20 18 50 30 0,2 6 M8 4×90°
S25 23 60 36 0,2 7 M8 4×90°
S32 31 70 44 0,2 8 M10 4×90°
S40 36 78 52 0,2 10 M10 4×90°
S50 48 95 65 0,2 10 M10 4×90°
Ordering code Giunti due passaggi sifone fisso – Double passage stationary siphon Zweiwege für stehendes Siphonrohr – Doble vía con sifón fijo
N seal D seal B ø D E ø F1 ø F2 L ø M ø N ø P h7 Q R S T U V W Kg
S10-1300-03F-800 S10-1301-03F-800 G 3/8″ 9 132 43 82 53 38 18 6 8 9 101 10 M6 G 1/4″ 0,9
S15-1300-03F-800 S15-1301-03F-800 G 1/2″ 13 151 54 92 60 45 25 6 10 9 115 12 G 1/8″ G 3/8″ 1,6
S20-1300-03F-800 S20-1301-03F-800 G 3/4″ 18 172 64 101 68 50 30 6 10 9 130 14 G 1/4″ G 1/2″ 2,3
S25-1300-03F-800 S25-1301-03F-800 G 1″ 23 202 69 119 78 60 36 7 12 9 158 16 G 3/8″ G 1/2″ 2,9
S32-1300-03F-800 S32-1301-03F-800 G 1 1/4″ 31 225 85 94 133 94 70 44 8 12 11 172 16 G 1/2″ G 3/4″ 4,7
S40-1300-03F-800 S40-1301-03F-800 G 1 1/2″ 36 251 93 109 139 99 78 52 10 14 11 185 18 G 3/4″ G 1 “ 5,8
S50-1300-03F-800 S50-1301-03F-800 G 2″ 48 282 112 119 154 119 95 65 10 14 11 208 20 G 1 “ G 1 1/4″ 8,3
Ordering code Giunti Due passaggi sifone rotante – Double passage rotating siphon – Zweiwege für drehendes Siphonrohr – Doble vía con sifón rotativo
N seal D seal B ø D E ø F1 ø F2 L ø M ø N ø P h7 Q R S T U ø V h9 W Kg
S10-1300-03F-810 S10-1301-03F-810 G 3/8″ 9 132 43 82 53 38 18 6 8 9 106 20 5,9 G 1/4″ 0,9
S15-1300-03F-810 S15-1301-03F-810 G 1/2″ 13 151 54 92 60 45 25 6 10 9 120 22 9,9 G 3/8″ 1,6
S20-1300-03F-810 S20-1301-03F-810 G 3/4″ 18 172 64 101 68 50 30 6 10 9 136 22 12,9 G 1/2″ 2,1
S25-1300-03F-810 S25-1301-03F-810 G 1″ 23 202 69 119 78 60 36 7 12 9 161 25 15,9 G 1/2″ 2,3
S32-1300-03F-810 S32-1301-03F-810 G 1 1/4″ 31 225 85 94 133 94 70 44 8 12 11 176 26 21,8 G 3/4″ 4,7
S40-1300-03F-810 S40-1301-03F-810 G 1 1/2″ 36 251 93 109 139 99 78 52 10 14 11 190 30 25,8 G 1 “ 5,8
S50-1300-03F-810 S50-1301-03F-810 G 2″ 48 282 112 119 154 119 95 65 10 14 11 214 34 30 G 1 1/4″ 8,3
