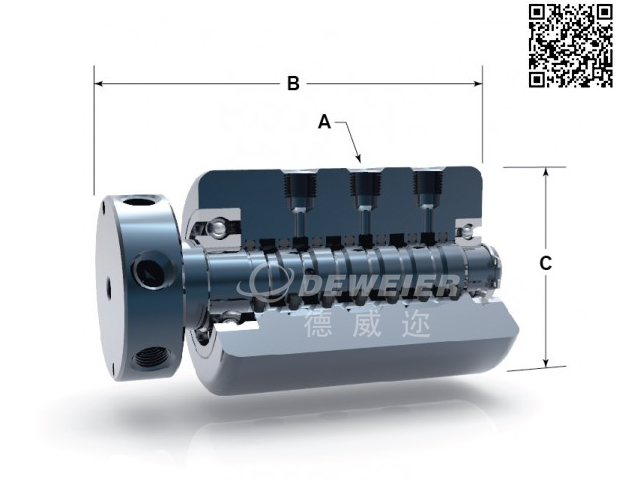

DWQ气路多通道旋转接头

  • 产    品
  • CAD数据

技术参数表

  • 口径
    口径
  • 转速
    转速
    300转/分钟
  • 压力
    压力
    7.0Mpa
  • 温度
    温度
    -20--+80℃
  • 介质
    介质
    压缩空气
备注:
技术参数数据为最大值,并不能同时使用;
超出技术参数范围的使用工况请咨询德威迩公司技术部:0632-5832779-603

产品特点

气动多通路旋转接头系列有两种型号:1-CLF(侧面螺纹连接)2-CLH(正面螺纹连接)这两种接头系列任意360度旋转同时可以传输气体,真空,水,冷却液,蒸汽多种介质等混合使用互不干涉。 螺纹接口有M5,G1/8,G1/4,G3/8,G1/2" 等

产品选型表

CatalogModel

D550-08A        φ6 R1/4'' 76 40 图纸下载
D550-10A      φ8 R3/8'' 105 55 图纸下载
D550-15A      φ12 R1/2'' 105 55 图纸下载
D550-20A          φ17 R3/4'' 115 62 图纸下载
D550-25A          φ21 R1'' 125 72 图纸下载
D550-32A         φ30 R1-1/4'' 156 90 图纸下载
D550-40A          φ37 R1-1/2'' 160 95 图纸下载
D550-50A         φ46 R2'' 220 114 图纸下载
D550-65A          φ60 R2-1/2'' 253 156 图纸下载
