当前位置:首页>德威迩产品>旋转接头高压直角式旋转接头

高压直角式旋转接头

  • 产    品
  • CAD数据

技术参数表

  • 口径
    口径
  • 转速
    转速
    30转/分钟
  • 压力
    压力
    35Mpa
  • 温度
    温度
    -30-+120℃
  • 介质
    介质
    液压油/高压水
备注:
技术参数数据为最大值,并不能同时使用;
超出技术参数范围的使用工况请咨询德威迩公司技术部:0632-5832779-603

产品特点

高压旋转接头是用于钢性管道之间转动和高压油管摆动并传输流体的一种活动关节,其内部由轴承支撑,旋转扭矩小,专用密封件使用寿命长 产品特点: 1.轴承支撑,旋转扭矩小; 2.特殊处理不锈钢转子,耐磨损; 3.DEWEL专用密封圈,寿命长; 4.预填进口轴承润滑脂,终身免维护; 5.具有多种活动关节结合样式,可满足现场工况复杂空间转动传输介质; 6.维修简单,稳定性高;

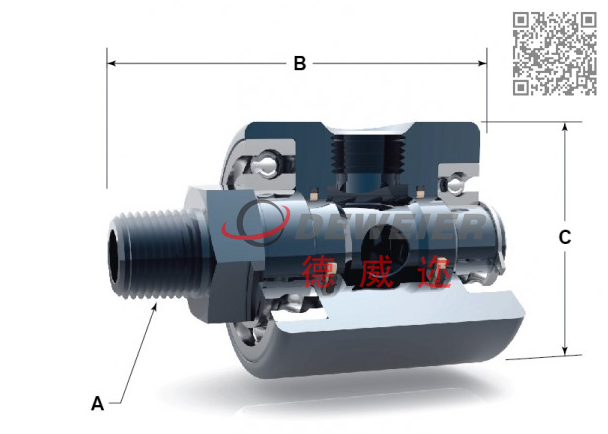

产品选型表

CatalogModel

GYJ0108A        φ6 G1/4'' 72 50 图纸下载
GYJ0110A      φ10 G3/8'' 75 55 图纸下载
GYJ0115A      φ12 G1/2'' 88 70 图纸下载
GYJ0120A          φ17 G3/4'' 95 78 图纸下载
GYJ0125A          φ21 G1'' 112 90 图纸下载
GYJ0132A         φ30 G1-1/4'' 128 105 图纸下载
GYJ0140A          φ37 G1-1/2'' 135 112 图纸下载
       螺纹旋向:右旋-RH   左旋-LH     如:旋转接头40A  左旋为  GYJ0140A-LH   右旋为:GYJ0140A-RH
