技术参数表
口径
转速
300转/分钟
压力
7.0Mpa
温度
-30--+120℃
介质
水、压缩空气
备注：
技术参数数据为最大值,并不能同时使用；
超出技术参数范围的使用工况请咨询德威迩公司技术部：0632-5832779-603
产品特点
SMQ01系列气路旋转接头适用于气体及水冷却工况环境下的回转旋转部位，壳体采用航空机铝制成重量更轻，体积小。旋转芯轴采用不锈钢304硬化处理，耐磨损低寿命更长。

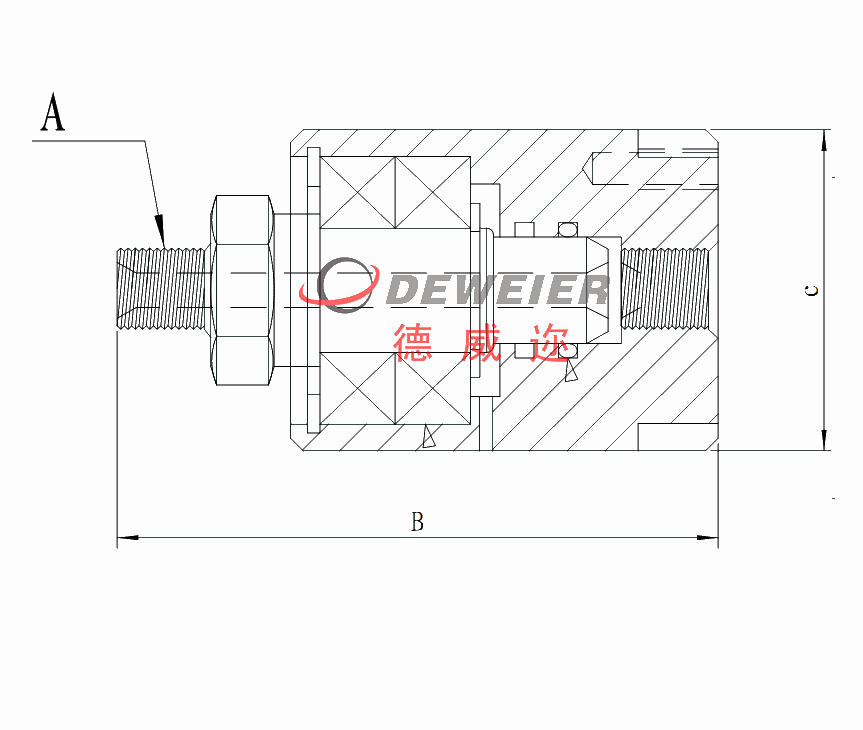

产品选型表
CatalogModel
|
SMQ01005 φ5 |
R1/8'' |
70 |
40 |
图纸下载 |
|
SMQ01008 φ6.5 |
R1/4'' |
70 |
42 |
图纸下载 |
|
SMQ01010 φ10 |
R3/8'' |
78 |
45 |
图纸下载 |
|
SMQ01015 φ12 |
R1/2'' |
82 |
48 |
图纸下载 |
|
SMQ01020 φ16 |
R3/4'' |
96 |
65 |
图纸下载 |
|
SMA01025 φ23 |
R1'' |
102 |
102 |
图纸下载 |
